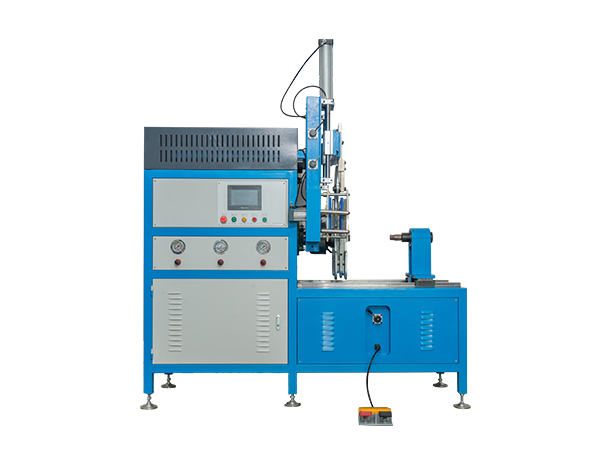

扁平线立线机主要技术参数

产品名称

扁平线立绕线机

扁平线立绕线机

扁平线立绕线机

产品型号

SQ-400L

SQ-600L

SQ-800L

绕线直径

≤400

≤600

≤800

排线宽度

≤400

≤600

≤800

排线精度

0.01

0.01

0.01

主轴转速

1-100rpm

1-60rpm

1-50rpm

主轴中心高

300mm

350mm

500mm

适用线径

圆线：2-20mm

扁线：≤10X15

圆线：2-20mm

扁线：≤10X25

圆线：2-30mm

扁线：≤15X40

排线电机

伺服1.5KW

伺服2.2KW

伺服3.7KW

主轴电机

变频2.2KW   1*20

变频3.7KW   1*30

变频4.7KW   1*40

电源电压

220VAC 50HZ

380VAC 50HZ

380VAC 50HZ

整机功率

3.7KW

6.5KW

7.8KW

配套张力

磁阻力机械张力器

磁阻力机械张力器

伺服精密张力器

外形尺寸

1900mm（L）*900 mm（W）* 2250mm（H）

2100mm（L）*1000 mm（W）* 2250mm（H）

2200mm（L）*1100 mm（W）* 2300mm（H）

设备重量

640KG

760KG

980KG
