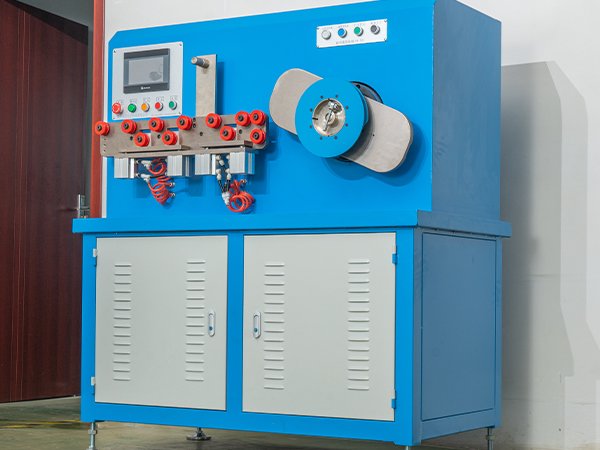

名称： 扁平线饼式绕线机
扁平线饼式绕线机主要技术参数 | |||
产品名称 | 扁平线饼式绕线机 | 饼式绕线机 | 饼式绕线机 |
产品型号 | SQ-8BX1-2 | SQ-8BX1-3 | SQ-8BX1-4 |
绕线直径 | ≥400 | ≥400 | ≥550 |
排线宽度 | ≥200 | ≥200 | ≥200 |
排线精度 | 0.01 | 0.01 | 0.01 |
主轴转速 | 1-200rpm | 1-200rpm | 1-200rpm |
主轴中心高 | 300mm | 300mm | 300mm |
适用线径 | 扁铜线：厚度1-5mm 宽度1-15mm | 扁铜线：厚度1-5mm 宽度1-20mm | 扁铜线：厚度1-5mm 宽度1-30mm |
排线电机 | 伺服0.75KW | 伺服0.75KW | 伺服0.75KW |
主轴电机 | 变频2.2KW+1:10 | 变频2.2KW+1:15 | 变频3.7KW+1:10 |
电源电压 | 220VAC 50HZ | 220VAC 50HZ | 380VAC 50HZ |
整机功率 | 3.3KW | 3.6KW | 5.5KW |
配套线架 | 可调节单轴 | 可调节单轴 | 可调节单轴 |
外形尺寸 | 1400 X 800 X 1550mm | 1400 X 8001550mm | 1600 X 850m X 1600mm |
设备重量 | 460KG | 490KG | 670KG |
饼式绕线机， 阿尔法饼式绕线机，是一种专门用于绕制线圈的设备，以下是其相关介绍：

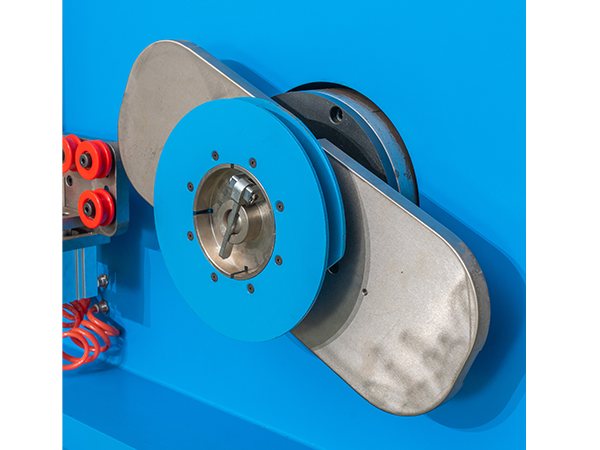

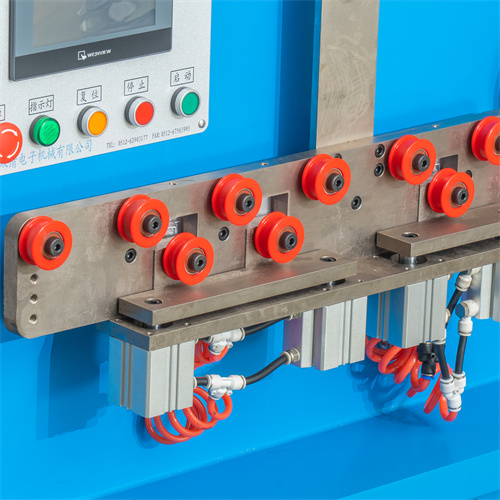

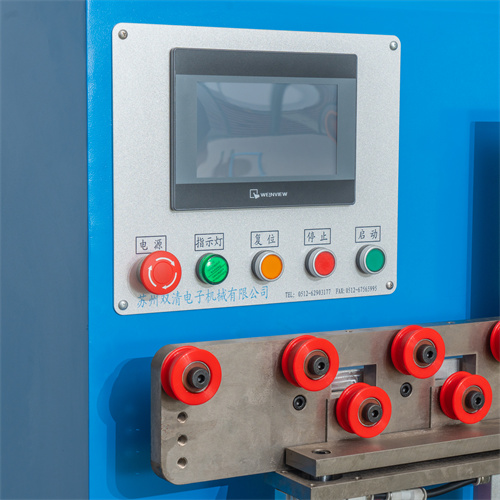

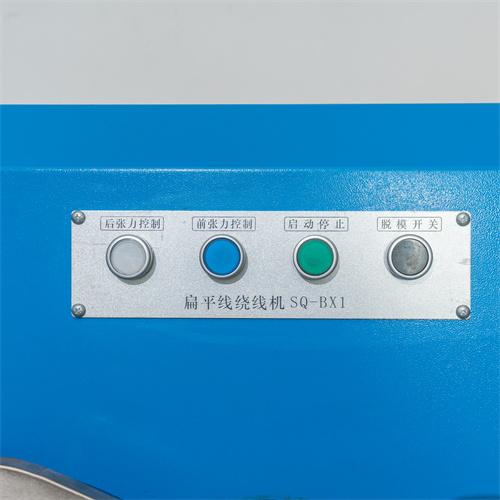

结构与原理：它通常有绕线主轴、排线机构、张力控制装置等主要部件。工作时，将导线通过张力控制系统保持一定张力，主轴带动绕线模具旋转，排线机构使导线均匀地绕在模具上，从而形成饼状的线圈。

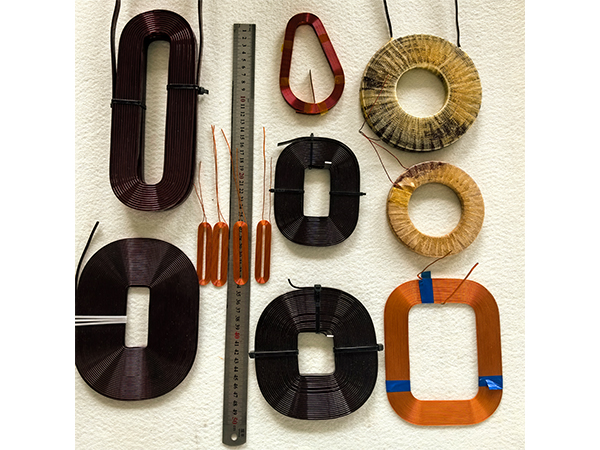

应用领域：在电力变压器、电焊机线圈、阿尔法扁平线圈、电抗器等电气设备制造中广泛应用。比如大型电力变压器的高压绕组和低压绕组制造，需要使用饼式绕线机来绕制精确匝数和形状的线圈，以保证变压器性能的稳定。
特点优势：它能实现高精度绕线，保证线圈的匝数准确、排列紧密且均匀。并且可根据不同的设计要求，调整绕线的参数，如线径、匝数、绕线速度等。部分好的饼式绕线机还具备自动化程度高的特点，可减少人工操作误差，提高生产效率。
