自动排线绕线机是一种先进的绕线设备，以下是详细介绍：

工作原理
- 自动排线绕线机通过控制系统协调主轴旋转和排线机构的运动。绕线主轴在电机驱动下转动，带动绕线芯轴旋转，使导线缠绕在芯轴上。同时，排线机构依据设定的排线节距、方向等参数，精确控制导线在芯轴上的排列位置，实现自动排线。

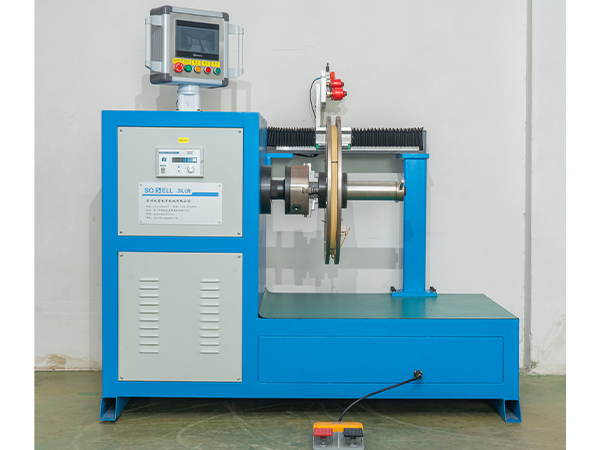

主要结构
- 绕线主轴：一般由高精度电机驱动，转速可精确控制。为适应不同尺寸的绕线产品，可能配备可更换的夹头或适配装置。

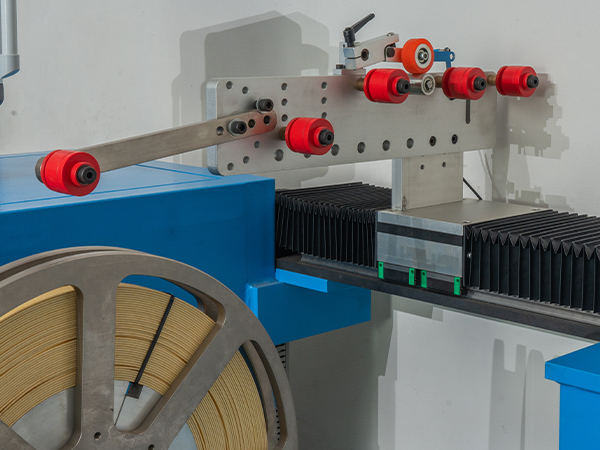

- 排线机构：常见的有丝杆排线、光杆排线等类型。它通过电机或其他驱动方式，与绕线主轴的旋转相配合，使导线整齐排列。例如丝杆排线机构利用丝杆的旋转带动排线架直线运动，精度较高。

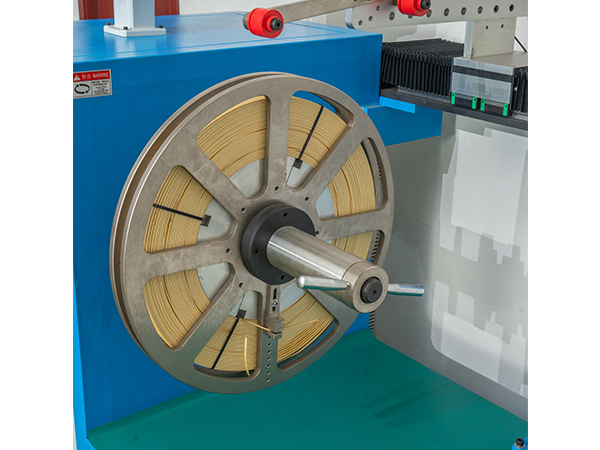

- 张力控制系统：采用张力传感器和制动装置等，保持导线在绕线过程中有稳定的张力。如通过调节刹车力度来控制放线盘的阻力，确保导线张力恒定。
- 控制系统：是自动排线绕线机的核心，可实现人机交互。操作人员能在控制界面设置绕线匝数、排线速度、张力等参数，控制系统根据这些指令协调各部件工作。有的控制系统还具备故障诊断和报警功能。

特点
- 排线精度高：能将导线均匀、整齐地排列在绕线芯轴上，排线节距误差小，对于一些对绕组精度要求高的产品（如精密变压器、电机等）至关重要。
- 绕线效率高：自动化的操作减少了人工排线的时间，大大提高了绕线速度，可连续长时间工作，适合批量生产。
- 适用范围广：通过调整参数和更换部分配件，可用于多种类型、规格的线径和绕线形状的产品绕制，包括不同形状的线圈和绕组。
- 质量稳定：由于排线和绕线过程的高精度控制，所绕制的线圈质量稳定，一致性好，减少了因绕线质量问题导致的产品故障。

应用领域
- 在电机制造行业用于绕制电机定子和转子绕组；在变压器制造领域，无论是小型电子变压器还是大型电力变压器的绕组绕制都有应用；此外，还广泛用于电感、电抗器等电磁元件的线圈绕制。
